Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt nằm trong vật lí lớp 11 chương Từ trường
1/ Cảm ứng kể từ bên trên tâm của loại năng lượng điện tròn:
Bạn đang xem: độ lớn cảm ứng từ trong lòng một ống dây hình trụ có dòng điện chạy qua tính bằng biểu thức
\[B = N.2\pi.10^{-7}\dfrac{I}{R}\]
2/ Cảm ứng kể từ trong trái tim ống thừng hình trụ:
\[B = 4\pi.10^{-7}\dfrac{N.I}{L}\]
Trong đó:
- L: chiều nhiều năm của ống thừng (m)
- N: số vòng dây
- R: nửa đường kính của loại năng lượng điện tròn
3/ Nguyên lý ck hóa học kể từ trường:
\[\vec{B}=\vec{B_{1}}+\vec{B_{2}}+…\]
\[B = \sqrt{B_1^2+ B_2^2+2B_1 B_2cos\alpha}\]
Video bài xích giảng vật lí lớp 11 kể từ ngôi trường của loại năng lượng điện tròn trĩnh, ống dây
II/ Bài tập luyện Cảm ứng kể từ của loại năng lượng điện đem hình dạng đặc biệt
Bài tập luyện 1. Một vòng thừng tròn trĩnh đặt điều vô chân không tồn tại phân phối kín R = 10 centimet đem loại năng lượng điện I = 50 A.
a/ Tính khuôn khổ của véc tơ chạm màn hình kể từ bên trên tâm vòng thừng.
b/ Nếu mang đến loại năng lượng điện bên trên qua loa vòng thừng đem phân phối kín R’ = 4R thì chạm màn hình kể từ bên trên tâm vòng thừng có tính rộng lớn là bao nhiêu?
Hướng dẫn giải Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt, vật lí 11
a) B = 2π.10-7 \[\dfrac{I}{R}\]= 31,4.10$^{-5 }$
b) Với vòng thừng đem nửa đường kính R’ = 4R thì:
B’ = 2π.10-7 \[\dfrac{I}{{4R}}\]= B/4 = 7,85.10$^{-5 }$T.
Bài tập luyện 2. Một khuông thừng tròn trĩnh đặt điều vô chân không tồn tại phân phối kín R = 12 centimet đem loại năng lượng điện I = 48 A. tường khuông thừng đem 15 vòng. Tính khuôn khổ của véc tơ chạm màn hình kể từ bên trên tâm vòng thừng.
B = 2π.10-7N \[\dfrac{I}{R}\]= 367,8.10$^{-5 }$T.
Bài tập luyện 3. Một thừng dẫn trực tiếp, nhiều năm đem vỏ quấn cơ hội năng lượng điện, ở khoảng tầm thân thuộc được uốn nắn trở nên vòng tròn trĩnh, nửa đường kính R = đôi mươi centimet như hình vẽ. Dòng năng lượng điện chạy qua loa thừng dẫn đem độ mạnh 5 A. Xác tấp tểnh chạm màn hình kể từ bên trên tâm O của vòng tròn trĩnh.
Hướng dẫn giải Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt, vật lí 11
Dòng năng lượng điện chạy trong tầm tròn trĩnh tạo nên bên trên tâm O chạm màn hình kể từ \[\vec{B_1}\] vuông góc với mặt mũi phẳng lì hình vẽ, phía kể từ ngoài vô và có tính lớn: B1 = 2π.10-7\[\dfrac{I}{R}\]= 15,7.10-6T.
Dòng năng lượng điện chạy vô thừng dẫn trực tiếp tạo nên bên trên tâm O chạm màn hình kể từ \[\vec{B_2}\] vuông góc với mặt mũi phẳng lì hình vẽ, phía kể từ vô đi ra và có tính lớn: B2 = 2.10-7\[\dfrac{I}{R}\]= 5.10-6T.
B = B1 – B2 = 10,7.10-6 T.
Bài tập luyện 4. Một thừng dẫn 2 lần bán kính thiết diện d = 0,5 milimet được phủ một tấm tô cơ hội năng lượng điện mỏng manh và quấn trở nên một ống thừng, những vòng thừng quấn sát nhau. Cho loại năng lượng điện đem độ mạnh I = 2 A chạy qua loa ống thừng. Xác tấp tểnh chạm màn hình kể từ bên trên một điểm bên trên trục vô ống thừng.
Số vòng thừng quấn sát nhau bên trên ống dây: N = L/d
Cảm ứng kể từ bên trên một điểm bên phía trong ống dây:
B = 4π.10-7I\[\dfrac{N}{L}\] = 4π.10-7I/d = 1,6π.10-3 T.
Bài tập luyện 5. Cho loại năng lượng điện độ mạnh I = 0,15 A chạy qua loa những vòng thừng của một ống thừng, thì chạm màn hình kể từ bên phía trong ống thừng là B = 35.10$^{-5 }$T. Ống dây tương đối dài 50 centimet. Tính số vòng thừng của ống thừng.
B = 4π.10-7I\[\dfrac{N}{L}\] => N = 929 vòng.
Bài tập luyện 6. Dùng một thừng đồng đem phủ một tấm tô cơ hội năng lượng điện mỏng manh, quấn xung quanh một hình trụ nhiều năm L = 50 centimet, đem 2 lần bán kính d = 4 centimet nhằm thực hiện một ống thừng. Sợi thừng quấn ống thừng đem chiều nhiều năm l = 314 centimet và những vòng thừng được quấn sát nhau. Hỏi nếu như mang đến loại năng lượng điện độ mạnh I = 0,4 A chạy qua loa ống thừng, thì chạm màn hình kể từ bên phía trong ống thừng vị bao nhiêu?
Hướng dẫn giải Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt, vật lí 11
Chu vi của từng vòng dây: πd, số vòng dây: N = \[\dfrac{L}{\pi d}\]
Cảm ứng kể từ bên phía trong ống dây:
B = 4π.10-7I\[\dfrac{N}{L}\] = 2,5.10-5 T.
Bài tập luyện 7.Xác tấp tểnh chạm màn hình kể từ bên trên tâm vòng tròn? tường một sợi thừng vô cùng nhiều năm căng, trực tiếp, ở khoảng tầm thân thuộc được uốn nắn trở nên vòng tròn trĩnh như hình. Bán kính vòng tròn trĩnh là R = 6cm, độ mạnh loại năng lượng điện chạy qua loa thừng dẫn I = 3,75A
Hướng dẫn giải Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt, vật lí 11
Bài tập luyện 8. Cuộn thừng tròn trĩnh dẹt bao gồm đôi mươi vòng, nửa đường kính là π centimet. Khi đem loại năng lượng điện cút vô thì bên trên tâm của vòng thừng xuất hiện tại kể từ ngôi trường là B = 2.10-3T. Tính cường đọ loại năng lượng điện vô cuộn thừng.
Hướng dẫn giải Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt, vật lí 11
Xem thêm: vi ét bậc 3
Bài tập luyện 9.Cuộn thừng tròn trĩnh nửa đường kính 2π centimet, 100 vòng, đặt điều vô không gian đem loại năng lượng điện 2A chạy qua loa.
a/ Tính chạm màn hình kể từ bên trên tâm vòng dây
b/ Tăng chu vi của loại năng lượng điện tròn trĩnh lên gấp đôi vẫn không thay đổi độ mạnh loại năng lượng điện. Hỏi khuôn khổ chạm màn hình kể từ bên trên tâm loại năng lượng điện thời điểm hiện nay vị từng nào.
Hướng dẫn giải Bài tập luyện chạm màn hình kể từ của loại năng lượng điện đem hình dạng quan trọng đặc biệt, vật lí 11
Bài tập luyện 10. Một ống dây tương đối dài 50cm, độ mạnh loại năng lượng điện chạy qua loa từng vòng thừng là 2A. Cảm ứng kể từ bên phía trong ống thừng có tính rộng lớn B = 8π.10-4T. Xác tấp tểnh số vòng thừng.
Bài tập luyện 11. Một sợi thừng đồng đem nửa đường kính 0,5mm. Dùng sợi thừng này nhằm cuốn một ống dây tương đối dài 20cm. Cho loại năng lượng điện đem độ mạnh 5A chạy qua loa ống thừng. Hãy xác lập kể từ ngôi trường bên phía trong ống thừng.

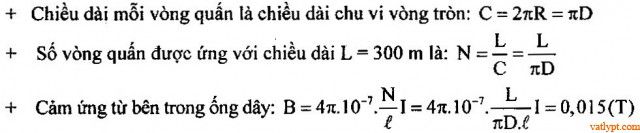

Bài tập luyện 12. Một ống thừng trực tiếp nhiều năm 20cm, 2 lần bán kính D = 2cm. Một thừng dẫn đem vỏ quấn cơ hội năng lượng điện nhiều năm 300m được quấn đều theo hướng nhiều năm ống thừng. Ống thừng không tồn tại lõi Fe và đặt điều vô không gian. Cường chừng loại năng lượng điện trải qua thừng dẫn là 0,5A. Tìm chạm màn hình kể từ bên phía trong ống dây
Bài tập luyện 13. Dùng một thừng đồng 2 lần bán kính d = 0,8mm mang 1 lớp tô cơ hội năng lượng điện mỏng manh, quấn xung quanh hình trụ đem 2 lần bán kính D = 2cm chiều nhiều năm 40cm nhằm thực hiện một ống thừng, những vòng thừng cuốn sát nhau. Muốn kể từ ngôi trường đem chạm màn hình kể từ bên phía trong ống thừng vị 2π.10-3T thì phải để vô ống thừng một hiệu năng lượng điện thế là từng nào. tường năng lượng điện trờ suất của đồng vị 1,76.10-8Ωm
Bài tập luyện 14. Một thừng đồng đem 2 lần bán kính d = 0,8mm đem phủ tô cơ hội năng lượng điện mỏng manh quấn xung quanh một hình trụ 2 lần bán kính D = 5cm sẽ tạo trở nên một ống thừng. Khi nối ống thừng với mối cung cấp E = 4V, r = 0,5Ω thì chạm màn hình kể từ trong trái tim ống thừng là B = 5π.10-4T. Tìm độ mạnh loại năng lượng điện vô ống thừng và chiều nhiều năm ống thừng, biết năng lượng điện trở suất của thừng cuốn là ρ = 1,76.10-8Ωm

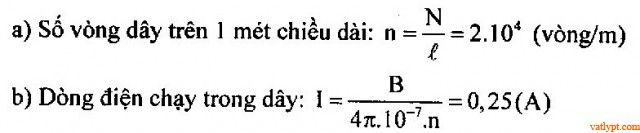

Bài tập luyện 15. Một ống thừng đem chiều nhiều năm 10cm, bao gồm 2000 vòng thừng. Cho loại năng lượng điện chạy vô ống thừng thì thấy chạm màn hình kể từ vô ống thừng là 2π.10-3T.
a/ Hãy xác lập số vòng thừng bên trên 1m chiều nhiều năm ống thừng.
b/ Cường chừng loại năng lượng điện bên phía trong ống dây?
Bài tập luyện 16. Hai loại năng lượng điện tròn trĩnh đem nửa đường kính R = 10cm đem tâm trùng nhau đặt điều vuông góc cùng nhau. Cường chừng loại năng lượng điện vô nhị thừng I1 = I2 = I = √2. Tìm chạm màn hình kể từ tổ hợp bên trên tâm của nhị vòng thừng.
Bài tập luyện 17. Vòng thừng tròn trĩnh đem nửa đường kính π centimet đem loại năng lượng điện I = √3/2 A trải qua và đặt điều tuy nhiên song với lối chạm màn hình kể từ của một kể từ ngôi trường đều phải sở hữu Bo = 10-5T. Xác tấp tểnh véc tơ chạm màn hình kể từ bên trên tâm vòng thừng.
Bài tập luyện 18. Hai thừng dẫn uốn nắn trở nên 2 vòng tròn trĩnh, được ghép đồng tâm như hình vẽ. Vòng loại nhất đem nửa đường kính R1 =50cm, đem loại năng lượng điện I1 = 10A, vòng thứ hai đem nửa đường kính R2 = 30cm, đem loại năng lượng điện I2 = 5A. Xác tấp tểnh chạm màn hình kể từ bên trên tâm của 2 vòng thừng.
Bài tập luyện 19. Một thừng dẫn vô không gian được uốn nắn trở nên vòng tròn trĩnh, nửa đường kính R = 0,1m đem I = 3,2A chạy qua loa. Mặt phẳng lì vòng thừng trùng với mặt mũi phẳng lì kinh tuyến kể từ. Tại tâm vòng thừng treo một kim nam châm hút từ nhỏ. Tính góc cù của kim nam châm hút từ Lúc ngắt loại năng lượng điện. Cho biết bộ phận ở ngang của chạm màn hình kể từ trái khoáy khu đất đem B$_{đ}$ = 64π.10-7, bộ phận trực tiếp đứng ko đáng chú ý.
Bài tập luyện 20. Một khuông thừng tròn trĩnh bao gồm 24 vòng thừng, từng vòng day đem loại năng lượng điện độ mạnh 0,5A chạy qua loa. Theo đo lường thấy chạm màn hình kể từ ở tâm khuông thừng vị 6.3.10-5T. Nhưng Lúc đo thì thấy chạm màn hình kể từ ở tâm vị 4,2.10-5T. Kiểm tra lại thấy đem một số trong những vòng thừng bị cuốn sai lầm chiều trái chiều với phần nhiều những vòng vô khuông. Tính số vòng thừng cuốn nhầm
